BADANIA ODBIORCZE STACJI SN/NN

Próba napięciowa





Oferujemy kompleksowe badania odbiorcze stacji SN wraz z wystawieniem wszystkich niezbędnych protokołów pomiarowych na miejscu inwestycji.





Odbiory i uruchomienia SN/nn

Próba napięciowa
Firma elektryczna
Próba napięciowa

Odbiory instalacji SN i nn





Oferujemy pomiary pomontażowe i uruchomienia stacji, rozdzielnic SN i nn





Przed oddaniem instalacji elektrycznej do eksploatacji wymagane są pomiary, próby napięciowe kabli i rozdzielnic oraz ewentualne konfiguracje urządzeń elektronicznych.



W przypadku kabli oraz rozdzielnic średniego napięcia obligatoryjnie należy wykonać próbę napięciową przed pierwszym podaniem napięcia z sieci. Tylko profesjonalnie wykonane pomiary pozwalają wykryć niebezpieczne usterki montażowe m.in.:



  • źle wykonane głowice kablowe
  • błędnie podłączone przewody
  • nieprawidłowo skonfigurowane lub źle podłączone urządzenia aparatury zabezpieczającej
  • niedokręcony tor szynowy lub szyny uziemiające
  • oraz wiele innych równie ważnych elementów instalacji elektrycznej



Bogate doświadcznie przy pracy z rozdzielnicami i apraturą wielu renomowanych wytwórców, takich jak ABB, Eaton, Schneider, Siemens, ZPUE pozwala na bezpieczne oddanie do eksploatacji instalacji każdego producenta.

Przegląd transformatora

Oferta

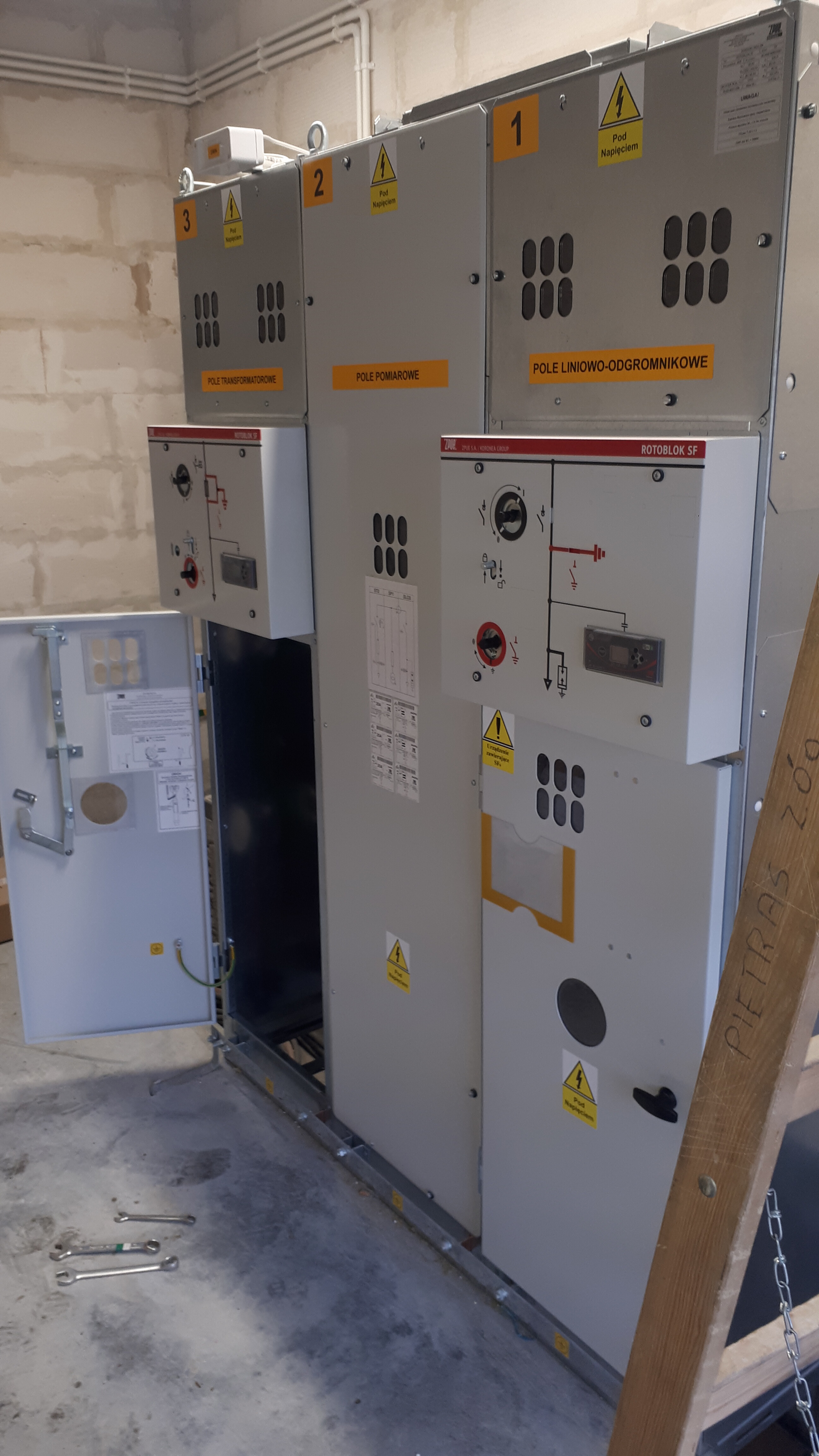

POMIARY ODBIORCZE ROZDZIELNIC

REALIZACJE

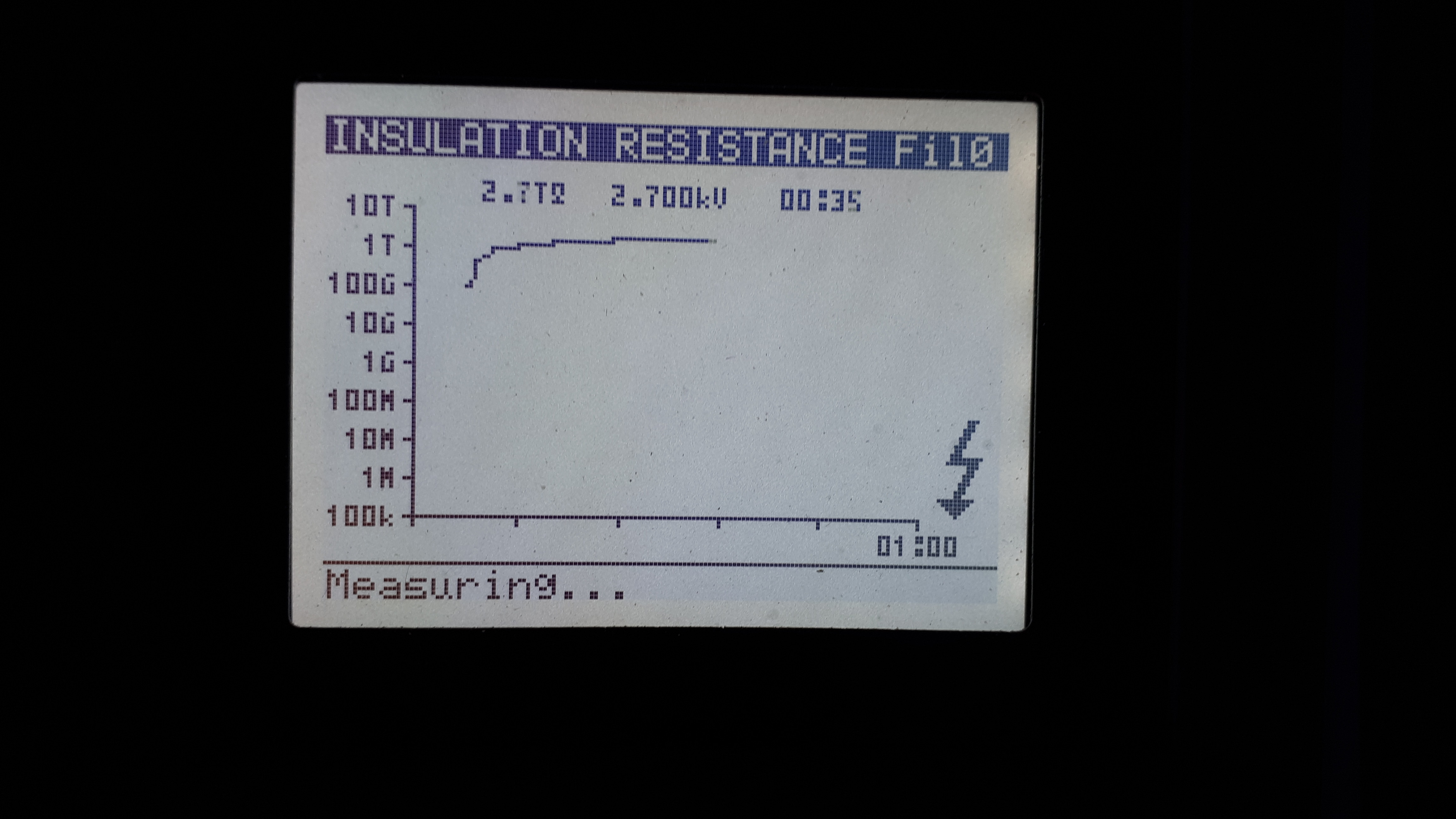

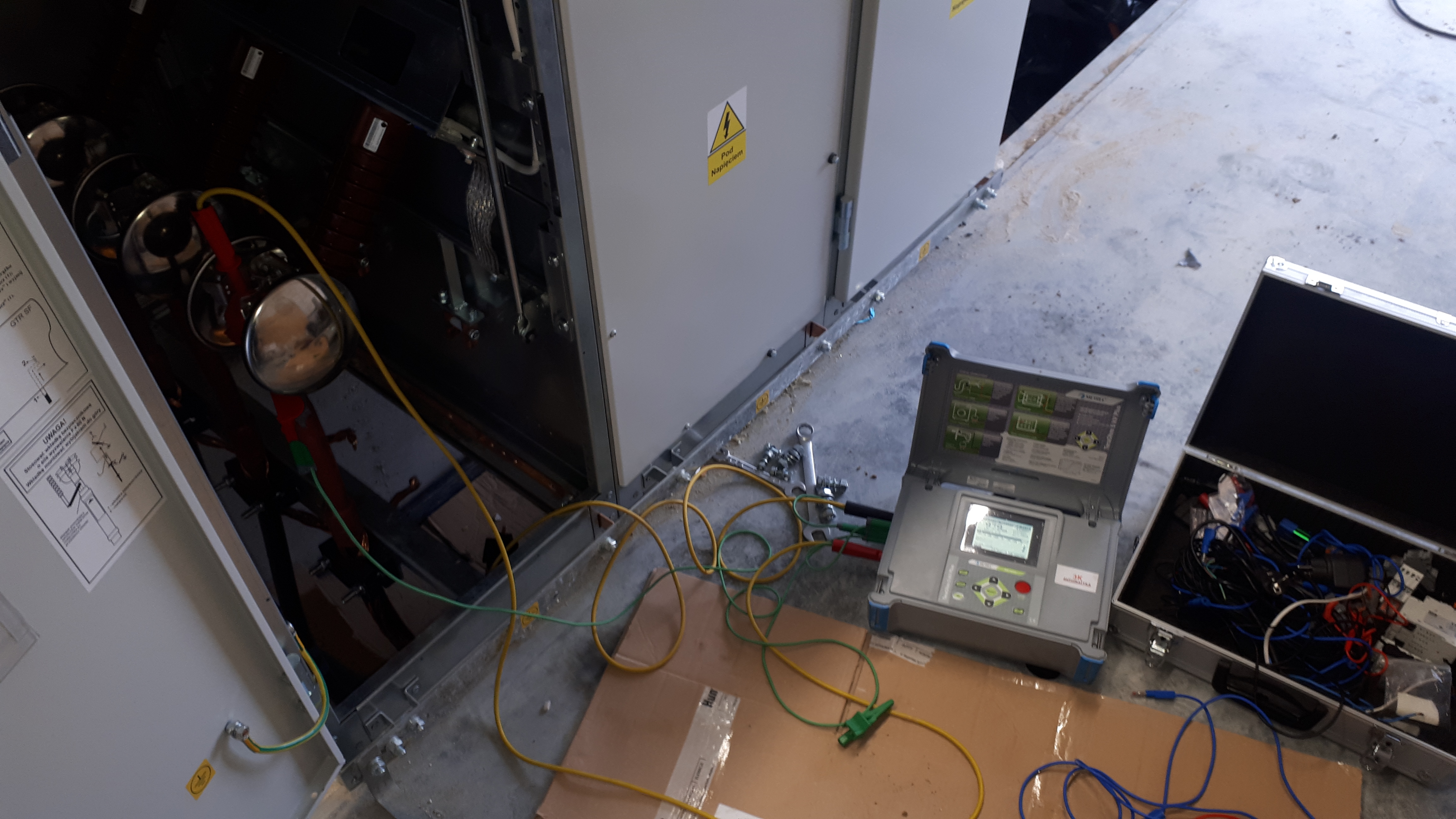

1) Pomiar rezystancji izolacji toru głównego



Pomiary wykonujemy przy użyciu miernika rezystancji izolacji o napięciu 2,5 kV lub 5 kV.

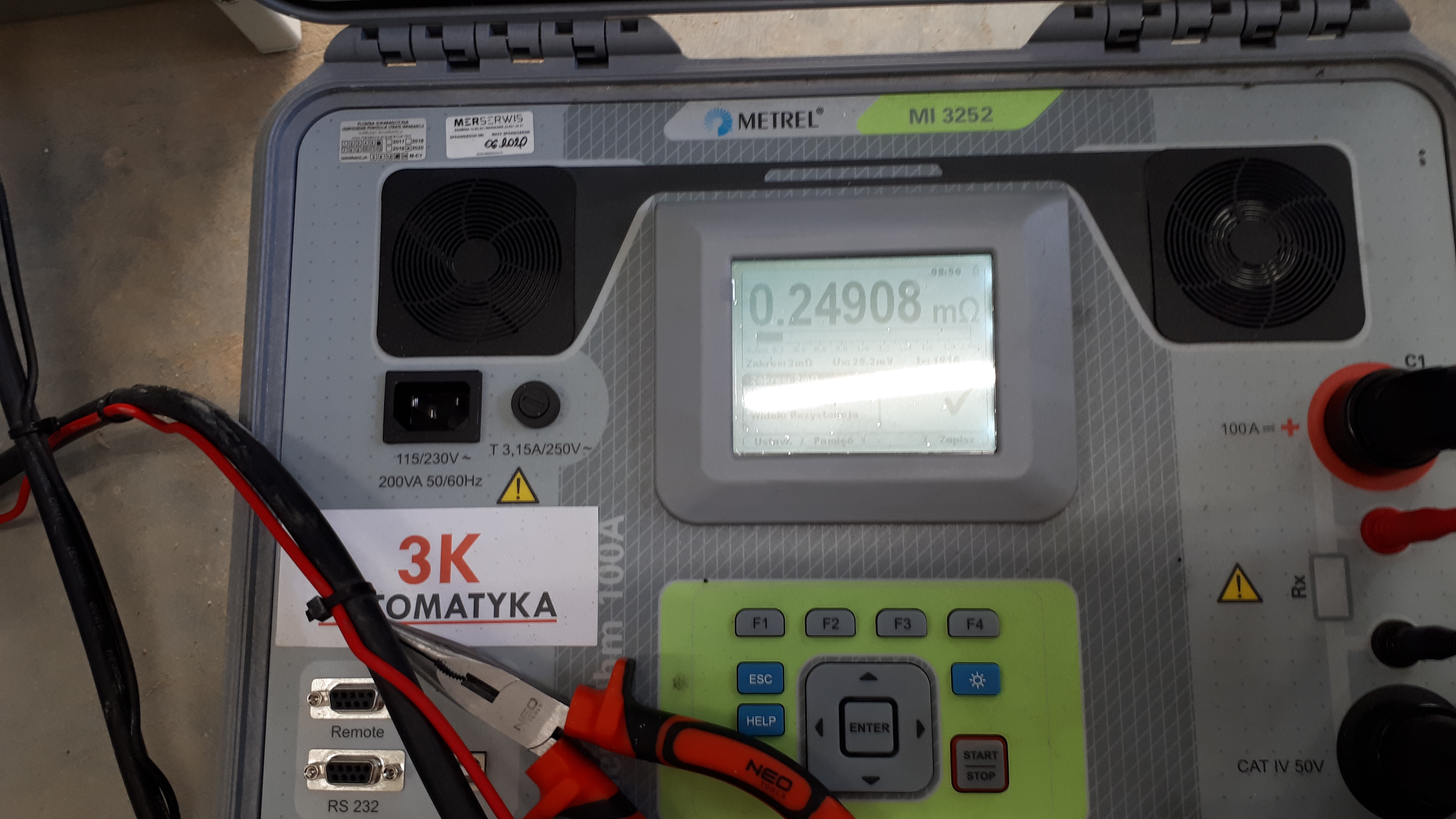

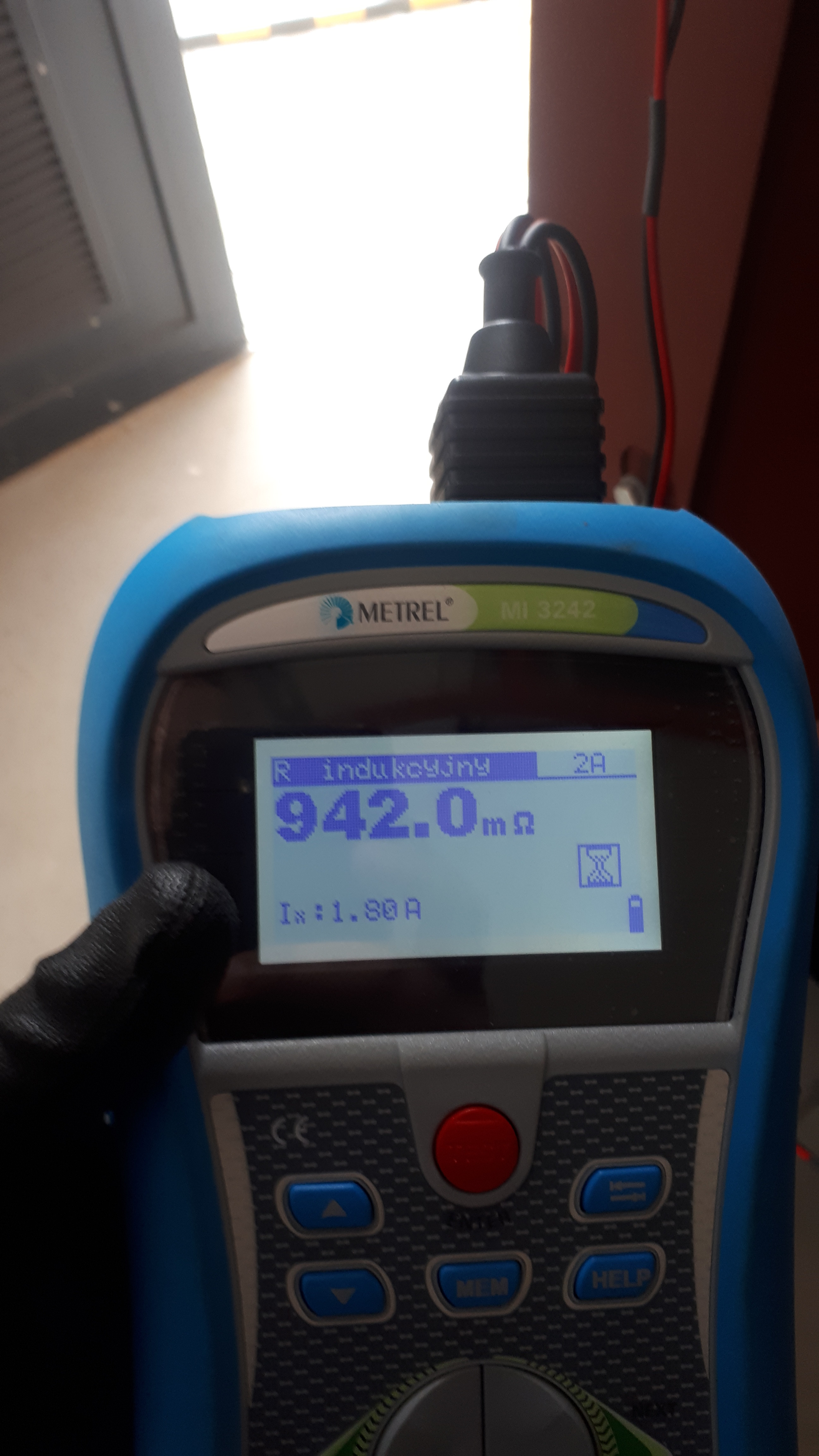

2) Pomiar rezystancji przejścia toru głównego



W tym celu korzystamy z mikroomomierza z wymuszonym prądem pomiarowym 100A. Pozwala to dokładnie zweryfikować połączenia mechaniczne i wykryć nawet najmniejsze, źle wykonane połączenia..

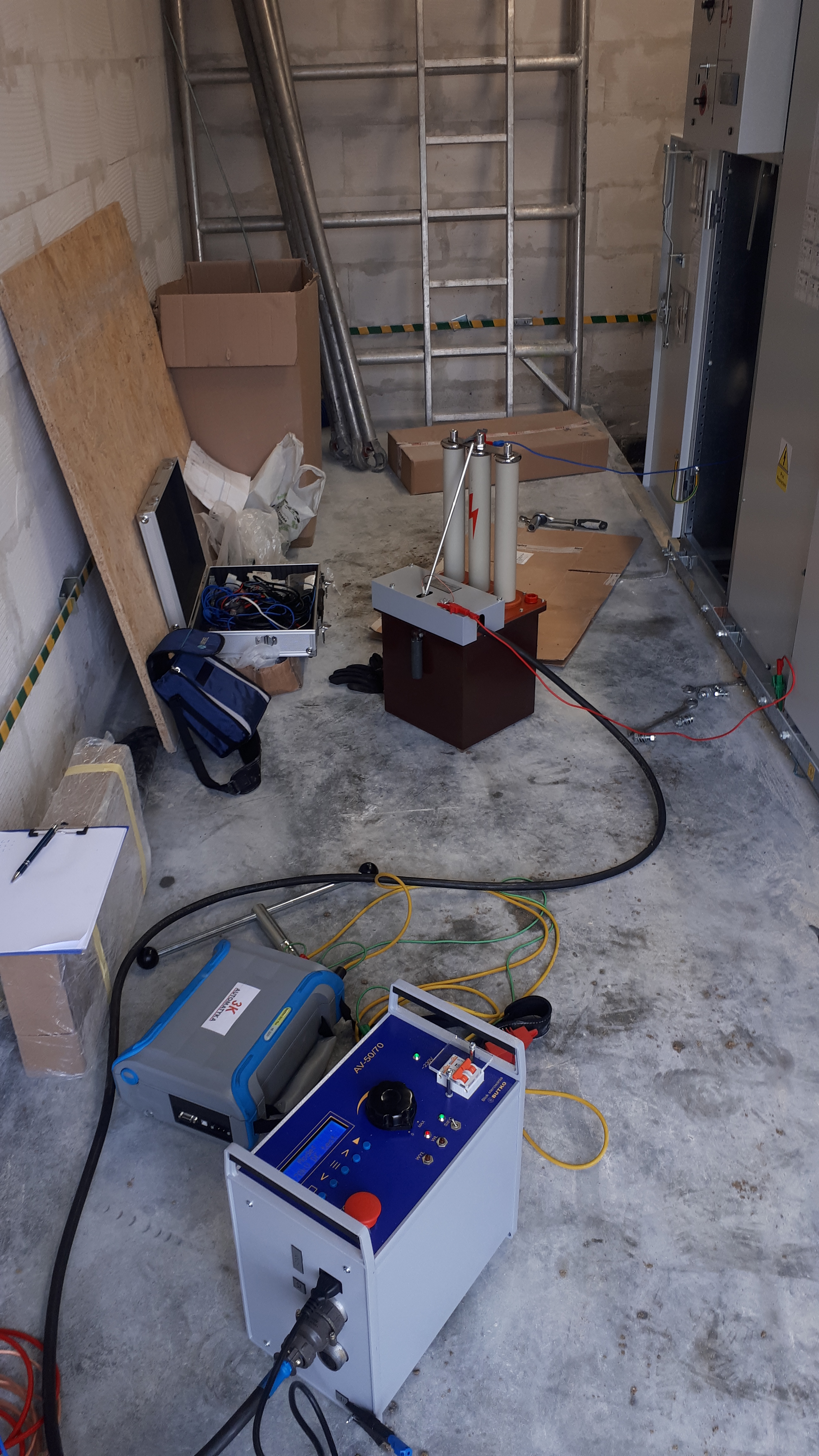

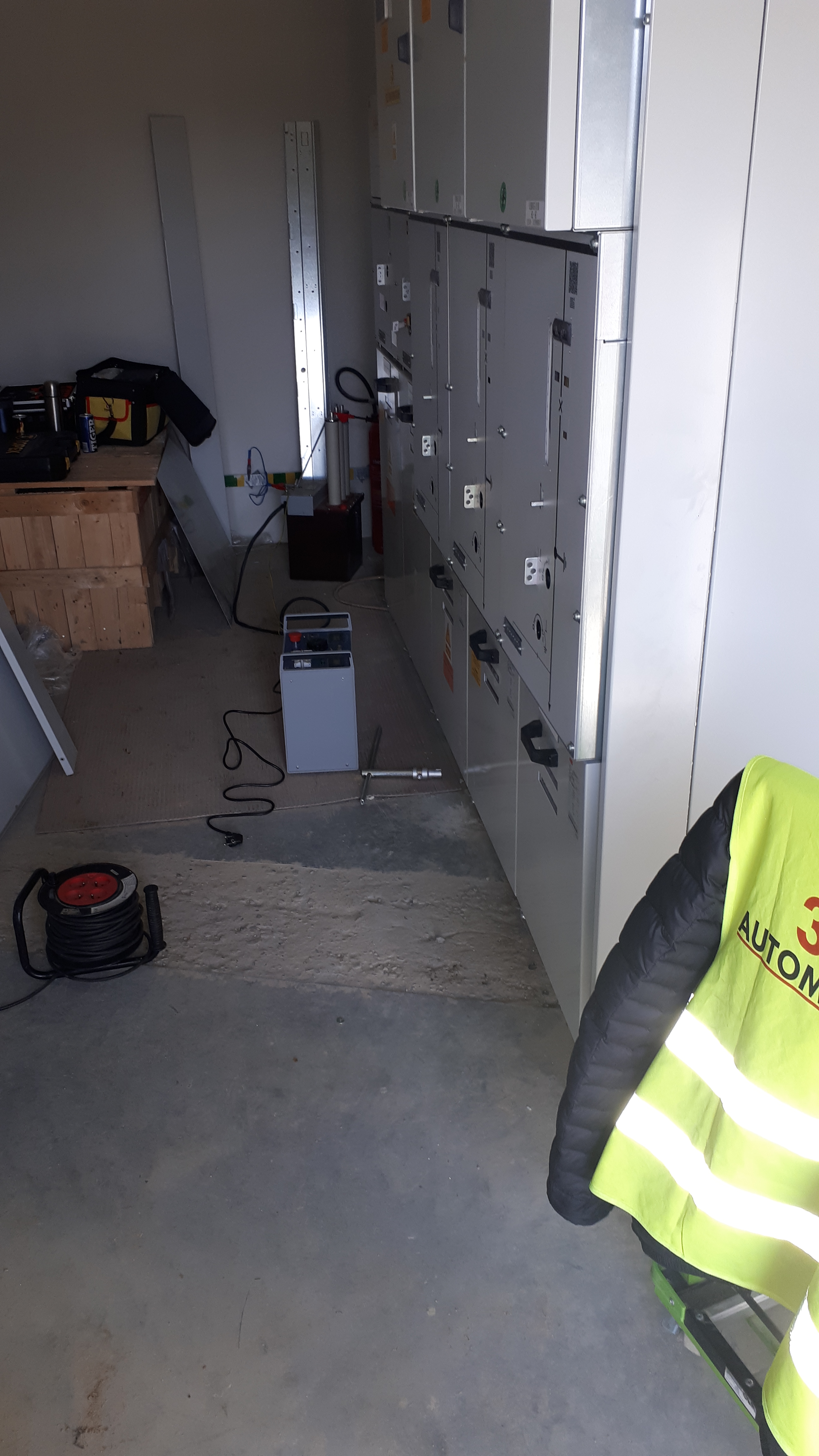

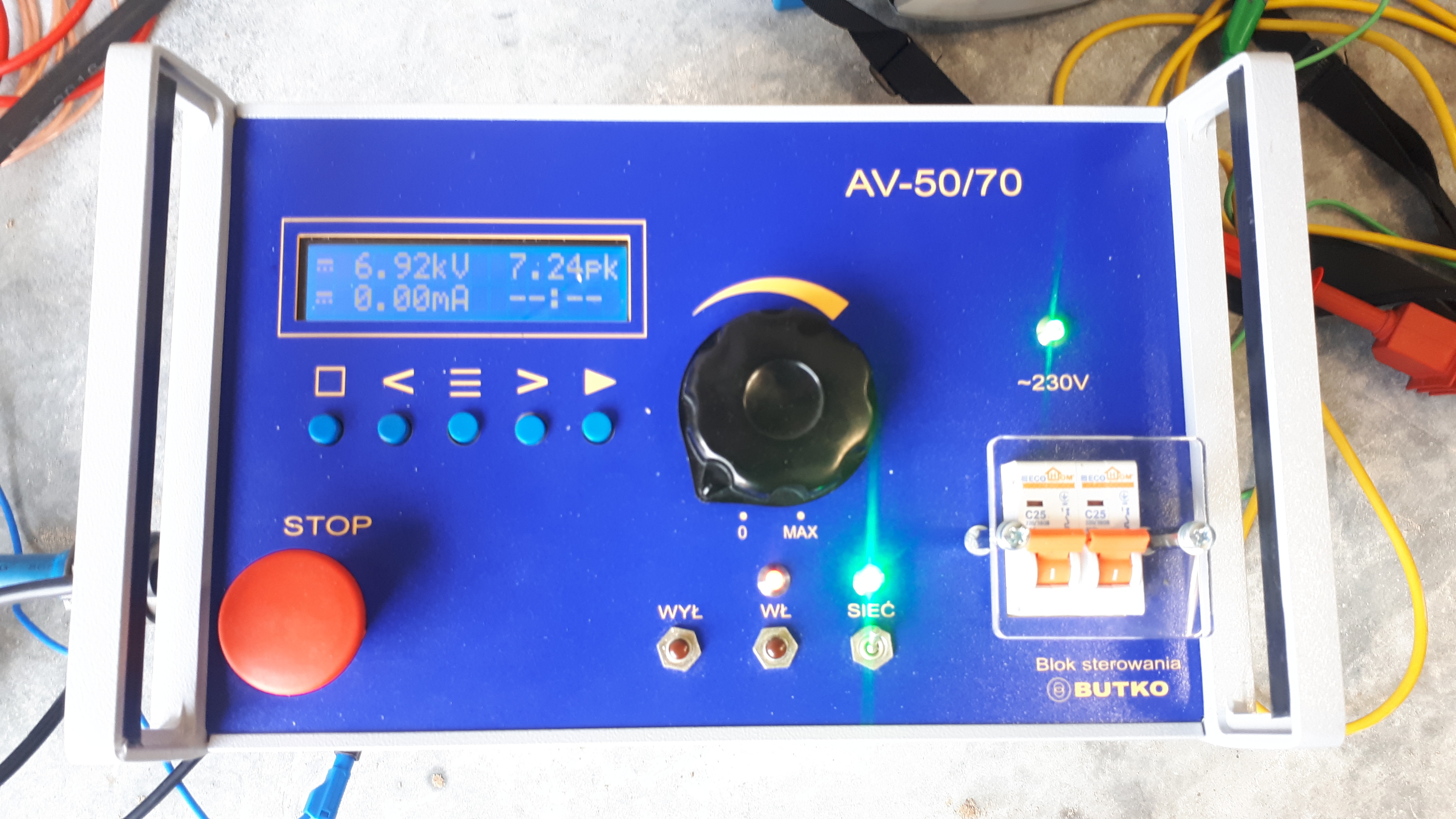

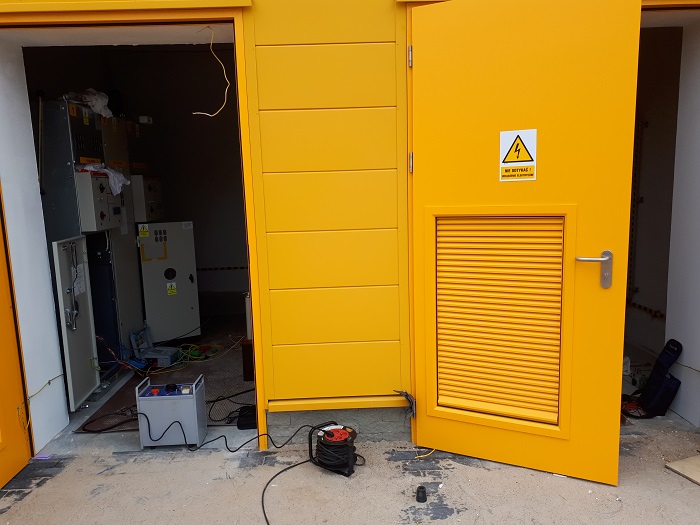

3) Próba napięciowa szyn



Badanie wykonujemy napięciem przemiennym AC 50 Hz o wartości 1,5 napięcia znamionowego pracy dla każdej fazy.



4) Próby funkcjonalne łączników



Sprawdzamy czy wszystkie funkcje łączeniowe oraz blokady działają według założeń.

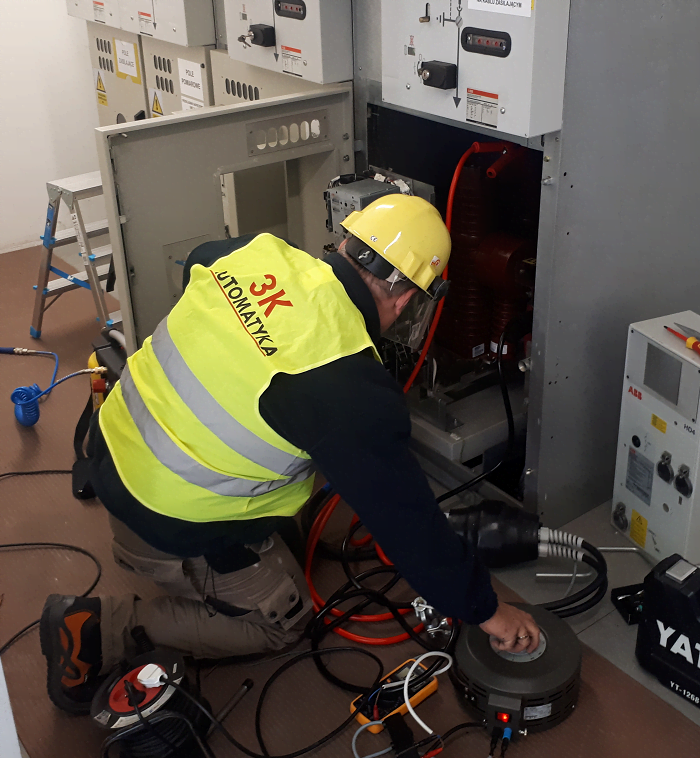

5) Wprowadzenie i sprawdzenie nastaw w zabezpieczeniach elektronicznych (EAZ)



W przypadku wykorzystania wkładek bezpieczniowych jako aparatu zabezpieczającego dany odbiór przed skutkami przeciążeń oraz zwarć sprawdzamy czy są one dobrane do odpowiedniej wartości prądowej.

Jeśli wykorzystywana jest automatyka zabezpieczeniowa w postaci urządzeń elektronicznych, odpowiednio je konfigurujemy, wprowadzamy nastawy oraz sprawdzamy obwody pomiarowe i zabezpieczające poprzez wymuszanie prądów zakłóceniowych przez przekładniki lub sensory prądowe.

1) Pomiary rozdzielnic



Wg powyższych czynności

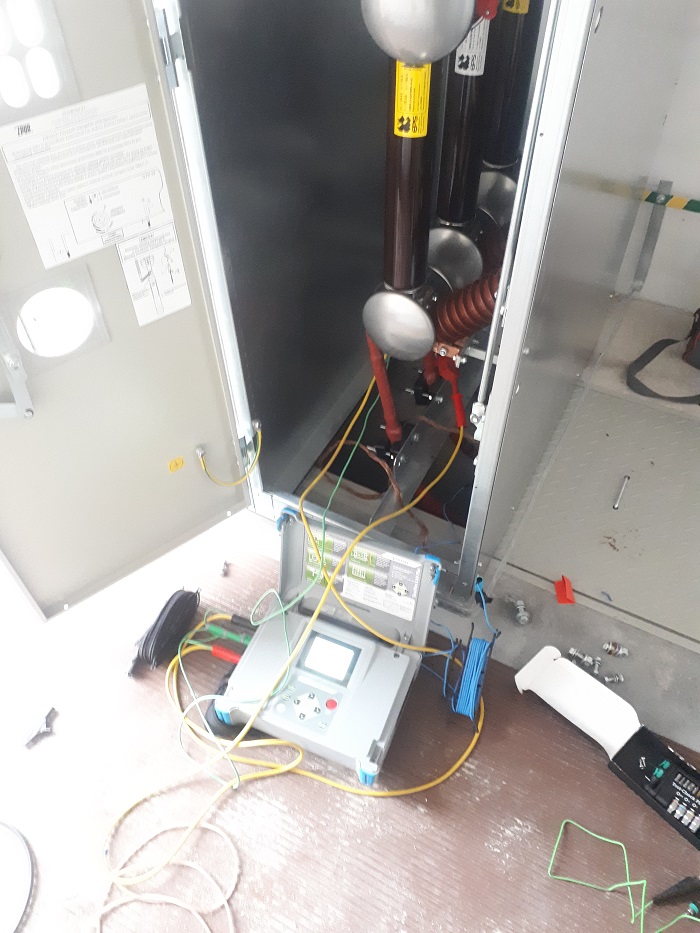

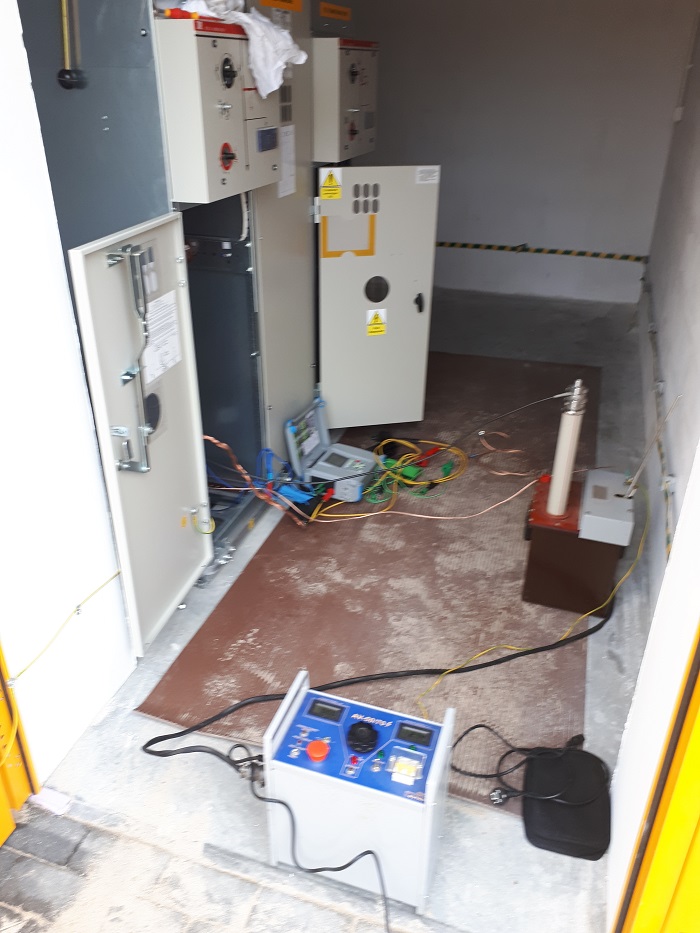

2) Pomiary kabli SN



W tym celu korzystamy z zespołu wysokonapięciowego VLF 0,1 Hz generując wymagane napięcie probiercze. Badamy również rezystancję izolacji oraz wykonujemy próbę wytrzymałościową powłoki zewnętrznej napięciem 5 kV DC.

Po więcej informacji zapraszamy na:









3) Badania transformatorów

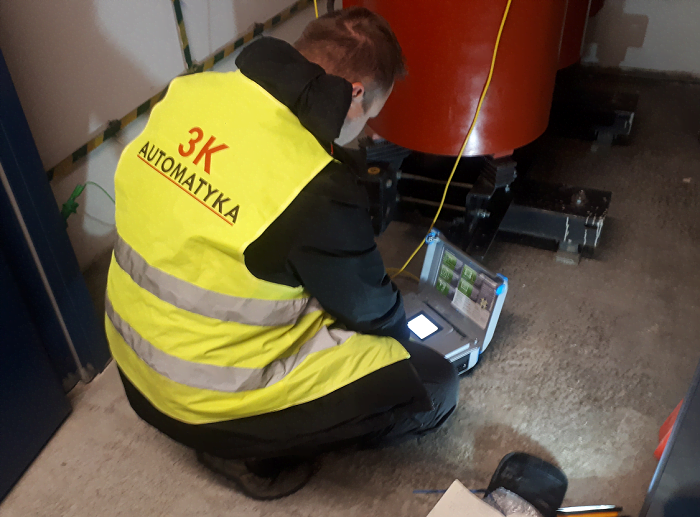

Wykonujemy pomiary rezystancji izolacji oraz rezystancji uzwojeń wewnętrznych. Pozwala to sprawdzić czy transformator nie uległ usterce w trakcie transportu lub montażu.

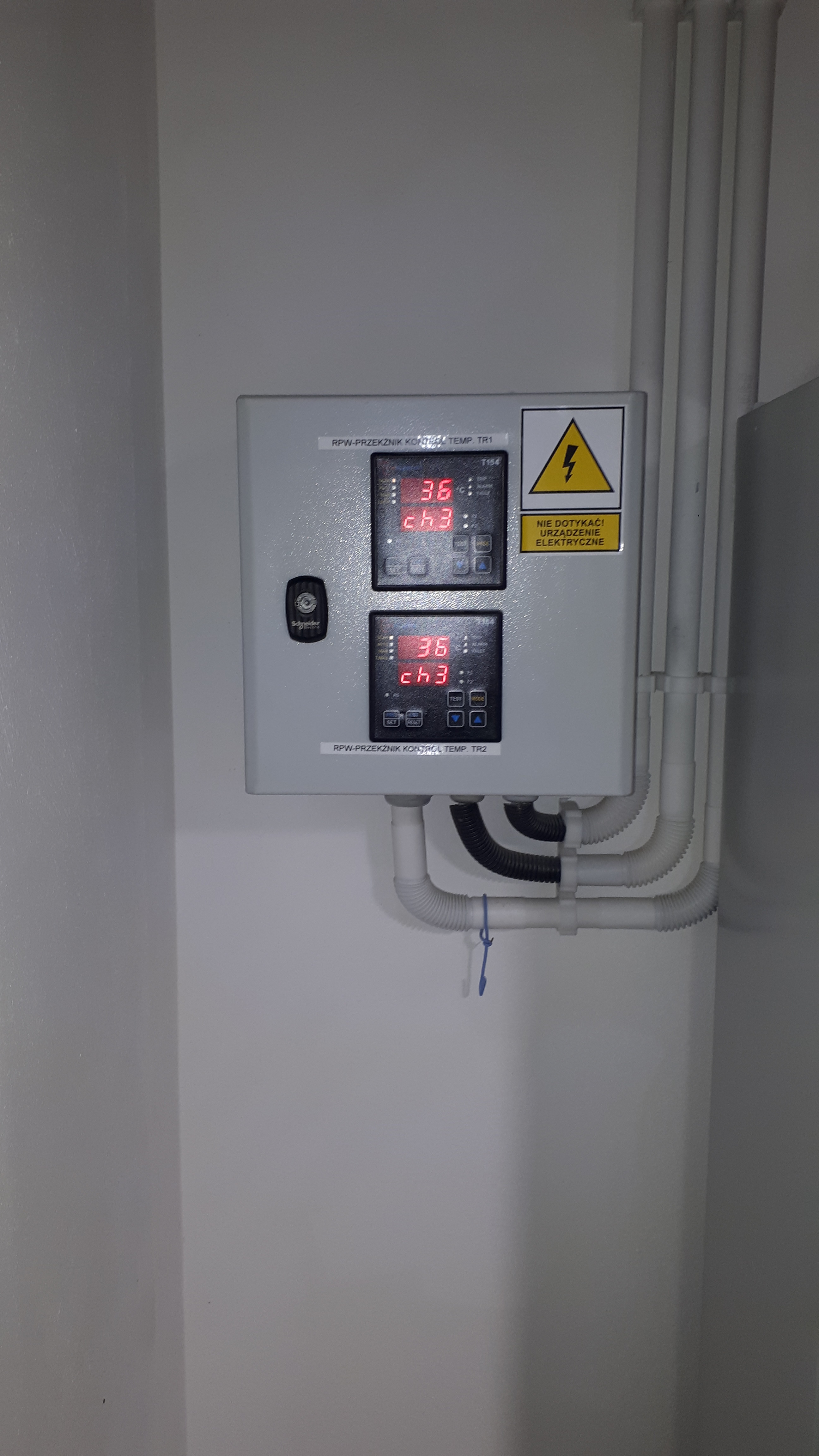

4) Próby zabezpieczeń transformatorowych



Sprawdzamy czy prawidłowo działają zabezpieczenia termiczne transformatorów suchych. Wykorzystywane mogą być czujniki PT100 lub PTC.



5) Pomiary rezystancji uziemień oraz napięcia dotykowego



Sprawdzamy czy wyniki spełniają odpowiednie wymagania norm.





Oraz wiele innych czynności i pomiarów w zależności od indywidualnych rozwiązań danej instalacji.
