SPECJALIZUJEMY SIĘ W ROZWIĄZANIACH:

• Emax
• Novomax
• Megamax
• Tmax

• Isomax
• VD4
• HD4
• HAD4

• LZM
• NZM
• IZMX

• 3WL
• 3WN
• SION
• 3VL

• MasterPact
• ComPact
• HVX

• AE-SW

• HAT
• HiAN

• VA806

• Apena DS
• EntelliGuard

• IZM
• SF1

• Brak możliwości załączenia lub wyłączenia

• Brak możliwości wsuwu lub wysuwu

• Samoczynne wyłączanie przy niskim obciążeniu

• Niekontrolowane otwarcie się wyłącznika bez pobudzenia członu zabezpieczającego

• Częste wyłącznia bez przekroczenia nastaw nadprądowych

• Awarie zabezpieczeń i generowane przez nie sygnały alarmowe

• Ciągłe zazbrajanie się sprężyny aż do spalenia się napędu

Wykonujemy kompleksowe retrofity (wymiany) starych wyłączników na nowe. Staramy się zawsze dobrać rozwiązania 1 do 1, ale w niektórych sytuacjach wymagana jest modernizacja toru prądowego i przyłącza, którą również oferujemy.

PRZYKŁADOWE PROBELMY, Z KTÓRYMI MOŻNA SIĘ SPOTKAĆ

RETROFITY WYŁĄCZNIKÓW

Serwis wyłączników SN i nn

Oferujemy kompleksową realizację zadań związanych z wyłącznikami kompaktowymi i powietrznymi wszystkich producentów

Wyłączniki pełnią niezwykle istotną rolę w układzie dystrybucji energii elektrycznej. Zapewniają ochronę instalacji i osób przed skutkami przeciążeń i zwarć.

Zaleca się wykonywanie kompleksowych przeglądów i konserwacji mechanicznej najlepiej raz do roku. W przypadku nowych wyłączników okres ten może być wydłużony, ale dla wyłączników kilkunastoletnich zaleca się wykonywanie serwisu co roku.

Związane jest to z samą konstrukcją wyłączników, których precyzyjnie wykonane elementy mechaniczne mają skłonność do blokowania się w przypadku kontaktu z zabrudzeniami takimi jak kurz czy pył.

Każdy producent określa własne czasookresy i zakres przeglądów serwisowych, lecz nie zawsze są one możliwe do wykonania ze względu na charakter pracy danej instalacji lub zakładu, dlatego należy ustalić indywidualne harmonogramy przeglądów.

Bardzo często wyłączniki pracują w stanie załączonym kilka lat i po wyłączeniu nie można ich ponownie załączyć.

W tym oraz w wielu innych problemach związanych z wyłącznikami nn i SN wszystkich producentów jesteśmy w stanie pomóc i zaoferować najlepsze rozwiązania dla przedłużenia żywotności i niezawodności pracy układu.

Jesteśmy w stanie zdiagnozować każdy wyłącznik i w razie konieczności przywrócić awaryjnie zasilanie instalacji elektrycznej nawet w najbardziej kryzysowych sytuacjach.

Zapraszamy do kontaktu telefonicznego lub poprzez poniższy formularz.

Wyłączniki mogą zostać również przywiezione lub wysłane do naszego serwisu znajdującego się pod adresem:

3K Automatyka

ul. Swojczycka 82

51-502 Wrocław

ZGŁOSZENIE SERWISOWE

POLECAMY

Protokoły z badań

DOKUMENTACJA Z PRAC

Uprawnienia SEP

Certyfikaty kalibracji

REALIZACJE

577 068 800

Wykonano:

- konserwację mechaniczną

- pomiar rezystancji styków prądem 100A

- regulację blokady mechanicznej

- sprawdzenie działania zabezpieczenia nadprądowego

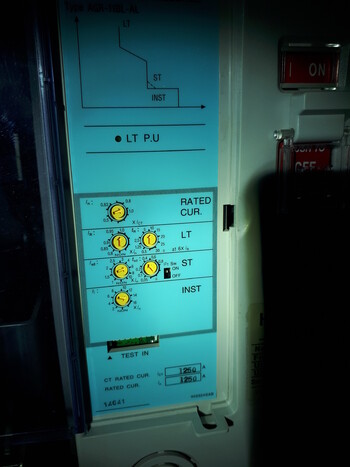

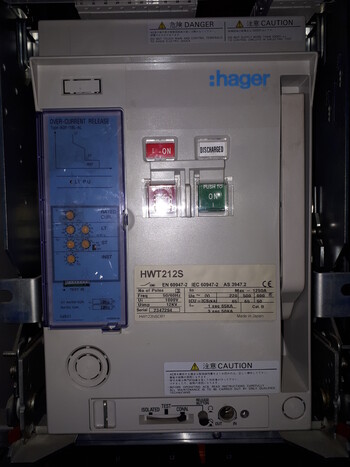

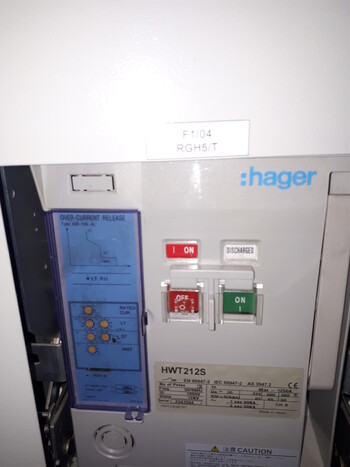

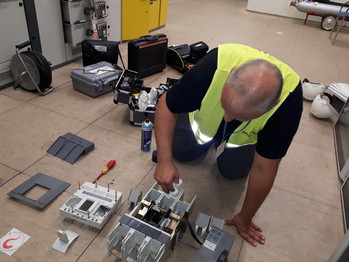

Przegląd wyłączników Hager

Wykonano:

- konserwację mechaniczną

- pomiar rezystancji styków prądem 100A

- sprawdzenie działania wyposażenia elektrycznego

- sprawdzenie działania zabezpieczenia nadprądowego

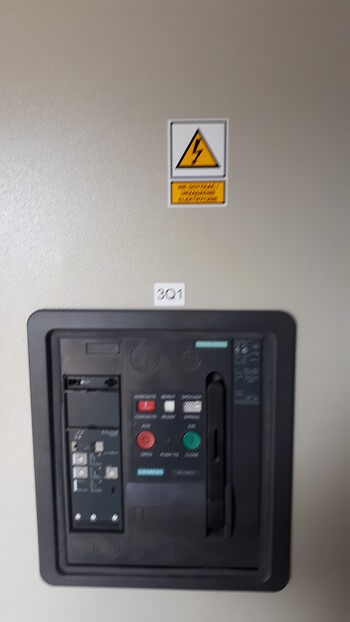

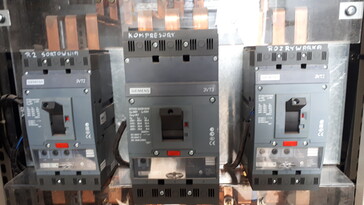

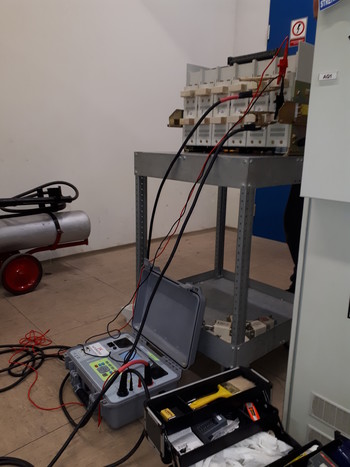

Przegląd wyłączników Siemens

Zgłoszono brak możliwości sterowania wyłącznikiem z systemu DCS oraz brak automatycznego zazbrajania napędu.

Układ przywrócono w całości do pracy na miejscu.

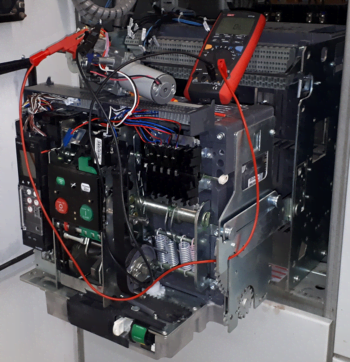

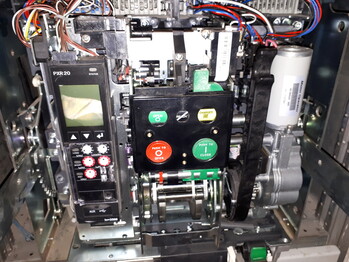

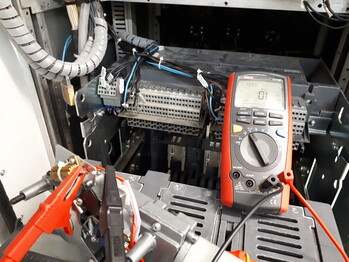

Diagnostyka wyłącznika Eaton IZMX40

Wykonano:

- konserwację mechaniczną

- pomiar rezystancji styków prądem 100A

- sprawdzenie działania wyposażenia elektrycznego

- sprawdzenie działania zabezpieczenia nadprądowego

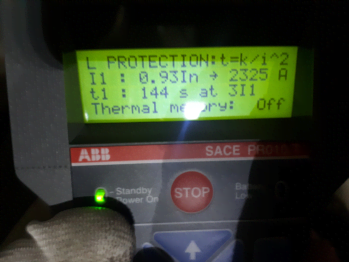

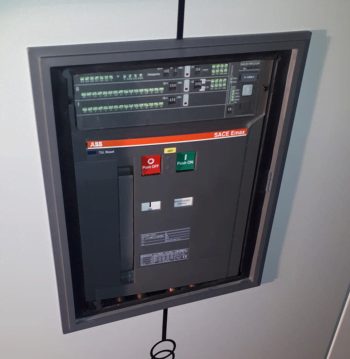

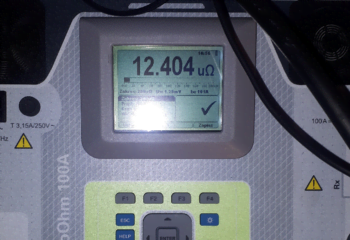

Przegląd wyłączników ABB Emax

Wykonano:

- konserwację mechaniczną

- pomiar rezystancji styków prądem 100A

- pomiar czasów niejednoczesności

- pomiar czasów własnych

- sprawdzenie działania zabezpieczenia nadprądowego PR512

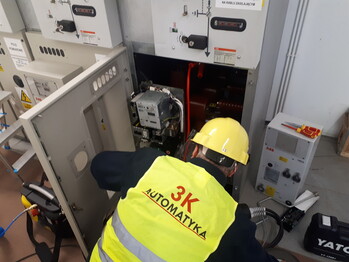

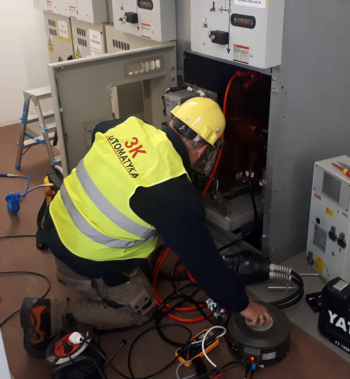

Przegląd wyłączników ABB HD4

Wykonano:

- konserwację mechaniczną

- pomiar rezystancji styków prądem 100A

- sprawdzenie działania wyposażenia elektrycznego

- sprawdzenie działania zabezpieczenia nadprądowego

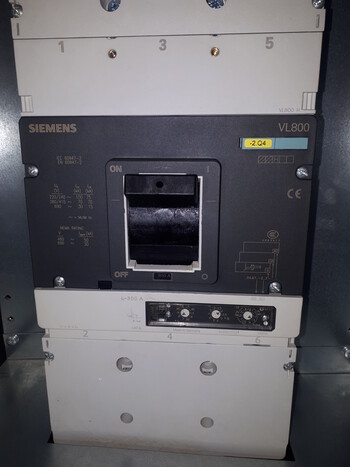

Przegląd wyłączników Siemens 3WL i 3VL

ZAKRES USŁUG

Wykonano:

- pomiary rezystancji styków głównych

- konserwację mechaniczną

- sprawdzono działanie zabezpieczeń Micrologic 5.0A dedykowanym testerem

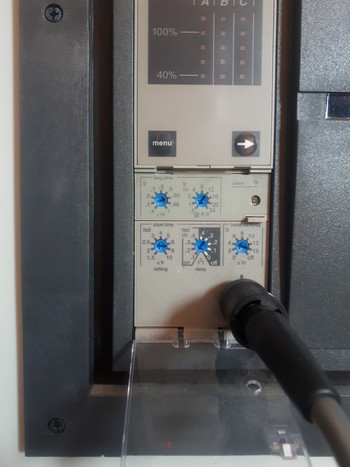

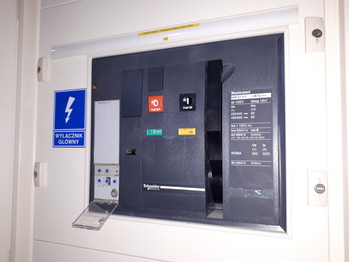

Przegląd wyłączników Schneider Masterpact

Wykonano:

- pomiary rezystancji styków głównych

- konserwację mechaniczną

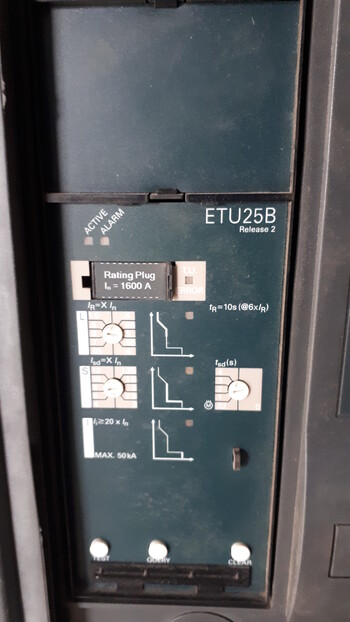

- sprawdzono działanie zabezpieczeń ETU25B dedykowanym testerem

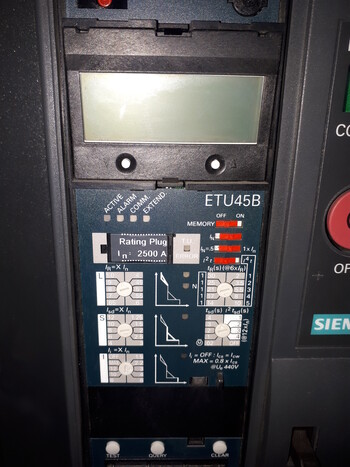

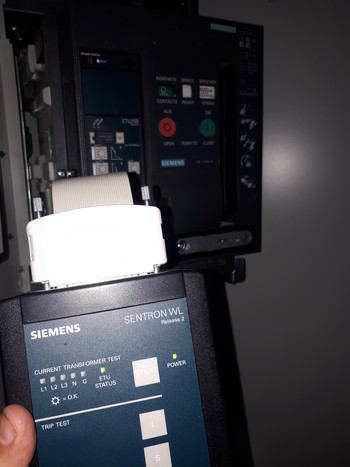

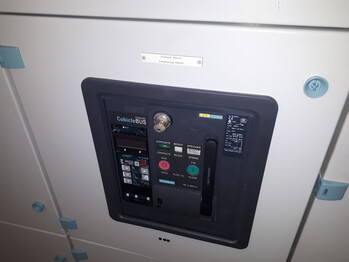

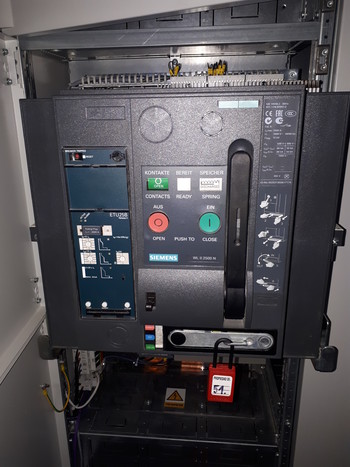

Przegląd Siemens 3WL

Wykonano:

- sprawdzenie działania zabezpieczeń Micrologic 5.0A i 2.0

- konserwację mechaniczną

- pomiary rezystancji styków głównych prądem 100A

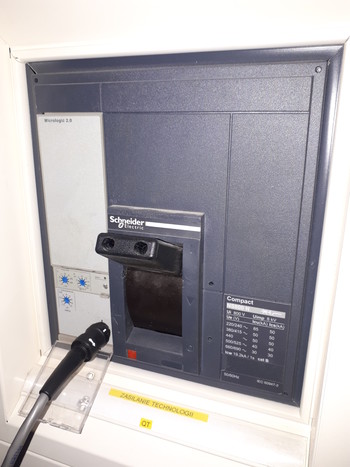

Przegląd wyłączników Masterpact i Compact

Wykonano:

- sprawdzenie działania zabezpieczeń PR111

- konserwację mechaniczną

- pomiary rezystancji styków głównych prądem 100A

Przegląd wyłączników ABB SACE Emax

Wykonano:

- pomiary rezystancji izolacji

- pomiary rezystancji styków głównych

- sprawdzenie działania zabezpieczenia PR212

- konserwację mechaniczną

Przegląd wyłączników ABB SACE Isomax

Wykonano m. in.:

- pomiary rezystancji izolacji

- konserwację mechaniczną

- pomiary czasów niejednoczesności

- badanie przekładników prądowych

- pomiary czasów własnych

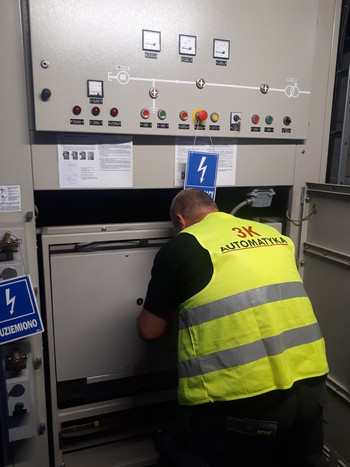

Przegląd wyłącznika SN generatora 4000A

REFERENCJE

• Sprawdzenie warunków środowiskowych i ewentualne przedstawienie zaleceń dotyczących prawidłowej eksploatacji wyłącznika

• Oczyszczenie obudowy i wnętrza z zanieczyszczeń przy użyciu sprężonego powietrza

• Przeprowadzenie konserwacji mechanicznej w celu prawidłowej pracy wyłącznika

• Próby funkcjonalne wsuwu, operacji załączających, blokad mechanicznych i elektrycznych

Megger SVERKER 780

Sprawdzenie funkcjonalne i elektyczne modułów elektrycznych:

• Napęd naciągania sprężyny

• Cewki otwierające, zamykające, podnapięciowe

• Pozostałe elementy wyposażenia

Przeprowadzamy dokładne pomiary:

• Czasów własnych wyłączników
• Niejednoczesności otwierania i zamykania

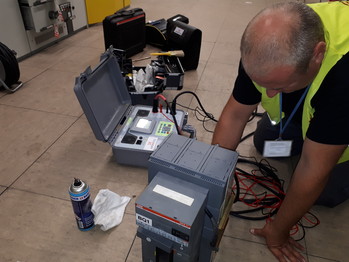

Metrel MI3252 - 100A

• Ocena wizualna nadpalenia i zużycia się styków głównych lub gaszeniowych

• Sprawdzenie stanu komór gaszeniowych

• Przeprowadzenie pomiaru rezystancji przejścia styków roboczych  prądem DC o wartośći 100A. Pozwala to uzyskać wyniki rezystancji rzędu kilku uΩ oraz spadku napięć w mV. Najwyższa rozdzielczość w nΩ.

CZYNNOŚCI SERWISOWE

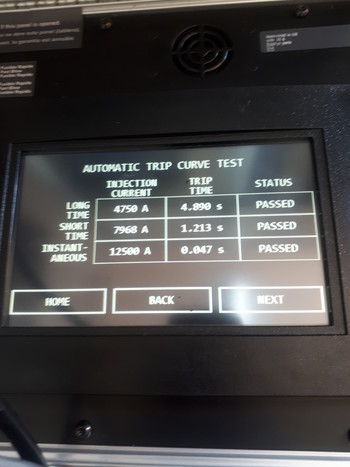

Mobilny wymuszalnik prądowy i dedykowane testery

• Jesteśmy w stanie wykonać testy zabezpieczeń wszystkich wyłączników. Posiadamy dedykowane testery do zabezpieczeń firm m. in. ABB, Siemens, Schneider.
• Kontrolę przeprowadzamy w zależności od potrzeb i możliwości od strony wtórnej i/lub pierwotnej.
• Sprawdzany jest cały tor pomiarowy wraz z przekładnikami.
