Metrel MI3280

• Wyznaczenie przekładni transformatora:

• Pomiar przesunięcia fazowego pomiędzy uzwojeniami wysokiego i niskiego napięcia
• Obliczenie prądu magnesującego podczas pomiaru przekładni

Rozdzielczość przekładni do 0.0001

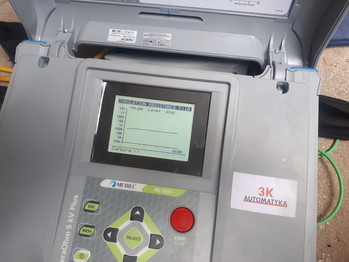

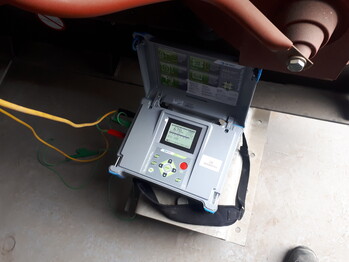

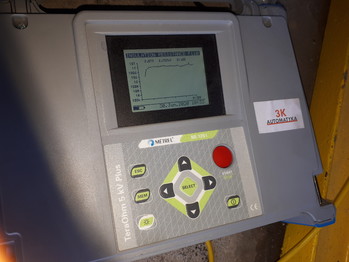

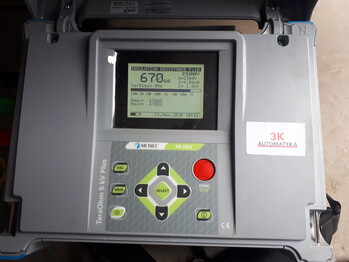

Metrel MI3201

• Pomiar rezystancji izolacji:

  • Uzwojenie WN - uzwojenie nn

  • Uzwojenie WN - uziemienie

  • Uzwojenie nn - uziemienie

• Wyznaczenie współczynnika absorpcji DAR

• Wyznaczenie wskaźnika polaryzacji PI

• Zakres wskaźnika rozładowania dielektryka DD

Zakres pomiarowy do 10 TΩ przy prądzie 5 kV

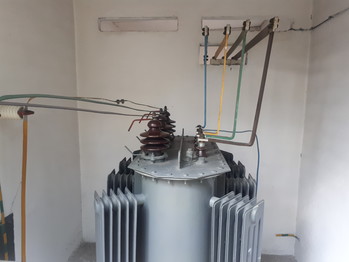

Pomiary transformatora ELTA z 1975 r.

Wykonano m. in.:

- pomiary rezystancji izolacji

- pomiary uzwojeń wewnętrznych

- pobrano próbkę oleju do badań

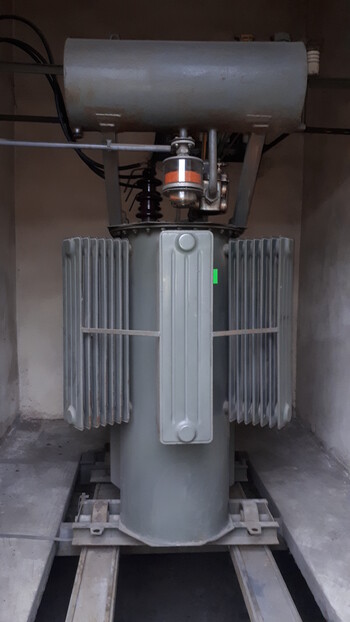

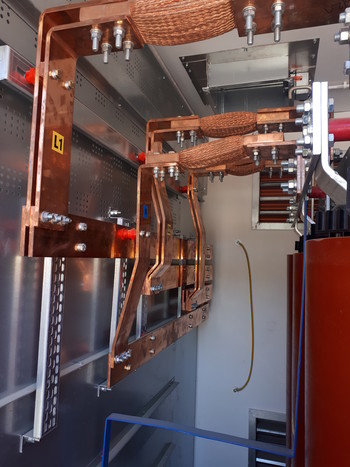

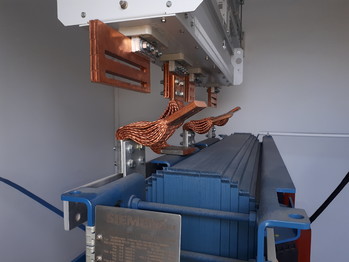

Pomiary transformatorów SN Siemens

Wykonano m. in.:

- pomiary rezystancji izolacji

- pomiary uzwojeń wewnętrznych

- pomiary kabli zasilających SN

- pomiary szynoprzewodów strony nn

Pomiary transformatorów 2000 kVA

Wykonano m. in.:

- pomiary rezystancji izolacji

- pomiary uzwojeń wewnętrznych

- pomiary prądów magnesujących

- badanie przekładni zwojowej

- sprawdzenie działania zabezpieczenia temperaturowego

Pomiary transformatora trójuzwojeniowego

Wykonano m. in.:

- pomiary rezystancji izolacji

- pomiary uzwojeń zewnętrznych

- badanie jakości zasilania

- sprawdzenie działania zabezpieczenia temperaturowego

POLECAMY

Przegląd transformatora 2500 kVA 15 kV

Wykonano m. in.:

- pomiary uziemienia stacji SN/nn

- pomiary rezystancji izolacji

- pomiary uzwojeń zewnętrznych

- sprawdzenie działania zabezpieczenia temperaturowego

Przegląd transformatora

Wykonano m. in.:

- pomiary rezystancji izolacji

- pomiary uzwojeń zewnętrznych

- sprawdzenie działania zabezpieczenia temperaturowego

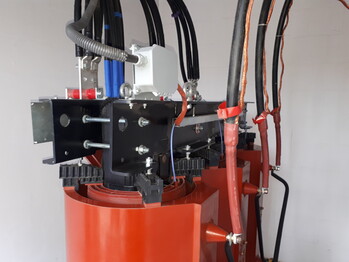

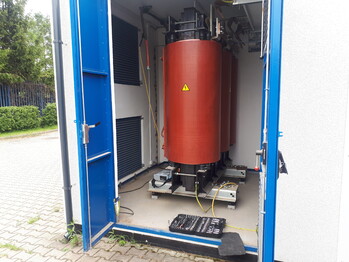

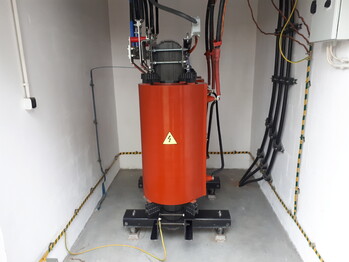

Pomiar transformatora żywicznego

Wykonano m. in. pomiary:

- rezystancji izolacji SN-nn, SN-PE, nn-PE

- rezystancji uzwojeń wewnętrznych

- poprawności działania zabezpieczenia temperaturowego

- pomiar rezystancji uziemienia

Badanie transformatora 6 kV

Wykonano m. in. pomiary:

- rezystancji izolacji SN-nn, SN-PE, nn-PE

- rezystancji uzwojeń wewnętrznych

- poprawności działania zabezpieczenia temperaturowego

Badania 5 transformatorów olejowych

Wykonano m. in. pomiary:

- rezystancji izolacji SN-nn, SN-PE, nn-PE

- rezystancji uzwojeń wewnętrznych

- badanie oleju w laboratorium diagnostycznym pod kątem dalszej przydatności do eksploatacji

577 068 800

CZYNNOŚCI SERWISOWE

ZAKRES USŁUG POMIAROWYCH

REALIZACJE

Przeglądy transformatorów

Oferujemy badania i pomiary transformatorów suchych i olejowych

Transformatory wymagają okresowych przeglądów, w których należy przeprowadzić szereg czynności pomiarowych i konserwacyjnych, aby zapewnić prawidłową pracę i wydłużyć ich żywotność.

Zalecane czasookresy i czynności kontrolne oraz konserwacyjne prawie zawsze określone są w instrukcjach użytkowania transformatorów danego producenta.

Każdy użytkownik powinien mieć ustalony własny harmonogram przeglądów z uwzględnieniem warunków środowiskowych i obciążeniowych w jakich pracuje transformator lub zgodnie z warunkami Towarzystwa Ubezpieczeniowego inwestora.

W przypadku obiektów nieprzemysłowych w wielu przypadkach wystarczy wykonanie pełenego przeglądu wraz z pomiarami co 5 lat.

W obiektach przemysłowych często konserwacje wykonywane są co roku podczas przerw remontowych i postojowych.

TRANSFORMATORY OLEJOWE

• Oględziny

  • Sprawdzenie warunków środowiskowych i ewentualne przedstawienie zaleceń dotyczących prawidłowej eksploatacji urządzenia

  • Sprawdzenie czy nie występują czynniki potencjalnie szkodliwe dla samego transformatora i pomieszczenia stacji

  • Sprawdzenie dokręcenia zacisków uzwojeń i części mechanicznych kluczem dynamometrycznym

• Oczyszczenie uzwojeń z kurzu, brudu, możliwych ciał obcych przy użyciu sprężonego powietrza i odkurzacza

• Pomiar przekładni zwojowej

• Pomiar prądów magnesujących

• Pomiar ciągłości przewodów ochronnych

• Pomiar rezystancji izolacji napięciem 5 kV

  • Uzwojenie WN - uzwojenie nn

  • Uzwojenie WN - uziemiona kadź

  • Uzwojenie nn - uziemiona kadź

• Badanie stanu izolacji napięciem narastającym schodkowo (SV)

• Wyznaczenie współczynnika absorpcji dielektryka (DAR)

• Pomiar indukcyjny rezystancji uzwojeń prądem 2A

  • Strona WN

  • Strona nn

• Sprawdzenie poziomu oleju i ewentualnych wycieków

• Pobranie oleju do badań laboratoryjnych

Certyfikaty kalibracji

Uprawnienia SEP

DOKUMENTY Z POMIARÓW

Protokoły z badań

TRANSFORMATORY SUCHE

• Oględziny

  • Sprawdzenie warunków środowiskowych i ewentualne przedstawienie zaleceń dotyczących prawidłowej eksploatacji urządzenia

  • Sprawdzenie czy nie występują czynniki potencjalnie szkodliwe dla samego transformatora i pomieszczenia stacji

  • Sprawdzenie dokręcenia zacisków uzwojeń i części mechanicznych kluczem dynamometrycznym

• Oczyszczenie uzwojeń z kurzu, brudu, możliwych ciał obcych przy użyciu sprężonego powietrza i odkurzacza

• Pomiar przekładni zwojowej

• Pomiar prądów magnesujących

• Pomiar ciągłości przewodów ochronnych

• Pomiar rezystancji izolacji napięciem 5 kV

  • Uzwojenie WN - uzwojenie nn

  • Uzwojenie WN - uziemienie

  • Uzwojenie nn - uziemienie

• Pomiar indukcyjny rezystancji uzwojeń prądem 2A

  • Strona WN

  • Strona nn

• Sprawdzenie działania zabezpieczenia temperaturowego Pt100/PTC

• Pomiary ciągłości przewodów ochronnych

• Sprawdzenie działania zabezpieczenia temperaturowego lub Buchholza

• Pomiary kabli SN i nn

• Pomiary uziemień

• Pomiary napięć rażenia dotykowego i krokowego

• Sprawdzenie działania zabezpieczenia EAZ transformatora

• Badanie oleju dla grupy 2 i 3

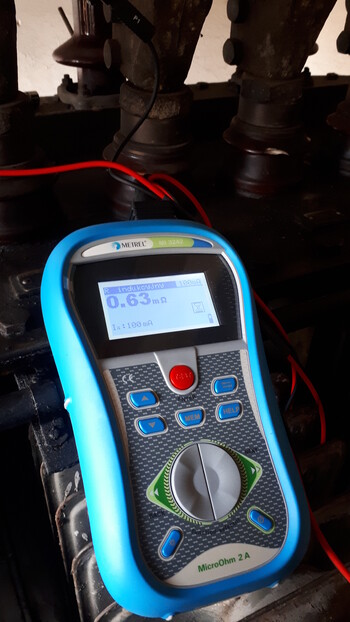

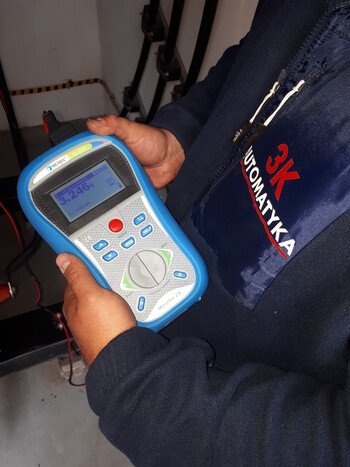

Metrel MI3242

• Pomiar indukcyjny rezystancji uzwojeń:

  • Strona WN

  • Strona nn

W zależności od połączeń uzwojeń (gwiadka, zygzak lub trójkąt) wyliczana jest rezystancja danego uzwojenia fazowego.

Rozdzielczość pomiaru 1 μΩ przy prądzie 2A

• Sprawdzenie warunków środowiskowych i ewentualne przedstawienie zaleceń dotyczących prawidłowej eksploatacji urządzenia

• Sprawdzenie czy nie występują czynniki potencjalnie szkodliwe dla samego transformatora i pomieszczenia stacji
• Sprawdzenie dokręcenia zacisków uzwojeń i części mechanicznych kluczem dynamometrycznym

• Oczyszczenie uzwojeń z kurzu, brudu, możliwych ciał obcych przy użyciu sprężonego powietrza i odkurzacza
