Próba napięciowa

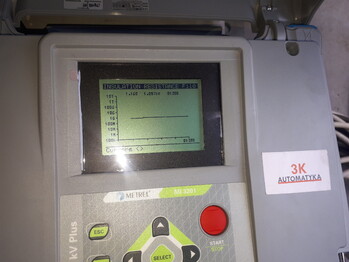

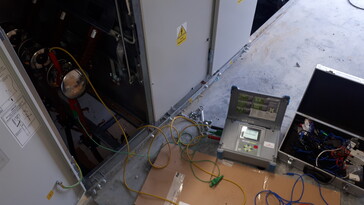

1) Pomiar rezystancji izolacji



Przed pomiarem rezystancji izolacji kabli powierzchnie zewnętrzne głowic powinny być oczyszczone. Czyszczenie głowic powinno być wykonane z zastosowaniem technik wskazanych przez producenta. Przed pomiarem kabel wraz z osprzętem należy każdorazowo rozładować i pozostawić uziemiony do czasu pomiaru (na czas > 1 min.). Pomiar rezystancji izolacji należy wykonać dla każdej żyły kabla względem ekranu i żyły powrotnej. Pomiary należy wykonać za pomocą miernika rezystancji izolacji o napięciu co najmniej 2,5 kV.

Zmierzona wartość rezystancji w stanie ustalonym w linii o długości 1 km nie powinna być mniejsza niż :

  • 100 MΩ dla kabla o izolacji polietylenowej (XLPE,PE),

  • 50 MΩ dla kabla o izolacji papierowej nasyconej syciwem (PILC)

Po pomiarze rezystancji izolacji kabel powinien być rozładowany, a poszczególne żyły zwarte i skutecznie uziemione do czasu następnej czynności pomiarowej lub do czasu tuż przed podłączeniem linii do sieci.



2) Pomiar ciągłości żył roboczych i powrotnych oraz sprawdzenie zgodności faz



W linii kablowej powinna być zachowana zgodność faz oraz ciągłość żył roboczych i powrotnych.

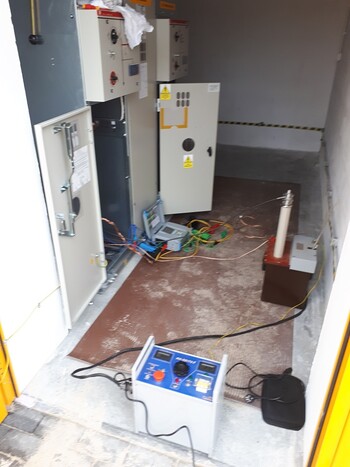

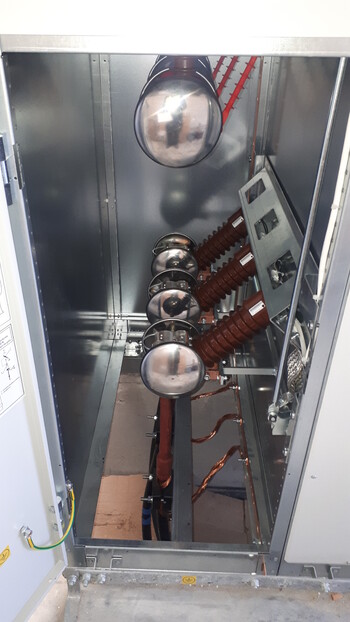

3) Próba napięciowa izolacji głównej



Wartość napięcia, jego przebieg i częstotliwość oraz czas przyłożenia mają istotny wpływ na wytrzymałość elektryczną całego układu izolacyjnego linii. Wybór układu probierczego i procedury próby napięciowej ma zasadnicze znaczenie dla oceny jakości linii kablowej. Wśród aktualnie dostępnych układów probierczych można wyróżnić układy napięcia:

a) sinusoidalnego o częstotliwości sieciowej lub do niej zbliżonej (AC 20-300 Hz),

b) stałego (wyprostowanego) (DC),

c) sinusoidalnego o bardzo niskiej częstotliwości (AC VLF 0,1 Hz),

d) cosinusoidalno-prostokątnego o bardzo niskiej częstotliwości (CP VLF 0,1 Hz),

e) oscylacyjnego tłumionego DAC.





Oferujemy kompleksowe badania odbiorcze stacji SN wraz z wystawieniem wszystkich niezbędnych protokołów pomiarowych na miejscu inwestycji.





Próba napięciowa



*) Według norm międzynarodowych stosowanie do próby napięcia DC może być szkodliwe dla izolacji XLPE.



4) Próba napięciowa powłoki zewnętrznej kabli z tworzyw sztucznych



Należy wykonać napięciem stałym (DC) o wartości 5 kV w czasie 1 minuty od momentu ustabilizowania się napięcia. Nie normalizuje się i nie wykonuje pomiaru prądu upływu. Podczas trwania próby nie może wystąpić zwarcie pomiędzy żyłą powrotną, a ziemią. W przypadku wykrycia uszkodzenia powłoki uszkodzenie powinno zostać naprawione lub wymieniony odcinek wadliwego kabla. Po wykonaniu naprawy należy powtórzyć badania powłoki zewnętrznej.

1) Pomiar rezystancji izolacji toru głównego



Pomiary należy wykonać za pomocą miernika rezystancji izolacji o napięciu co najmniej 2,5 kV.



2) Pomiar rezystancji przejścia toru głównego



Pomiar najpewniej wykonać mikroomomierzem z wymuszonym prądem pomiarowym 100A. Pozwala to dokładnie zweryfikować połączenia mechaniczne.



3) Próba napięciowa szyn



Badanie należy wykonać napięciem przemiennym AC 50 Hz o wartości dwukrotności napięcia znamionowego pracy dla każdej fazy.



4) Próby funkcjonalne łączników



Należy sprawdzić czy wszystkie funkcje łączeniowe oraz blokady działają według założeń.



5) Wprowadzenie i sprawdzenie nastaw w zabezpieczeniach elektronicznych (EAZ)



W przypadku wykorzystania wkładek bezpieczniowych jako aparatu zabezpieczającego dany odbiór przed skutkami przeciążeń oraz zwarć należy sprawdzić czy są one dobrane do odpowiedniej wartości prądowej.

Jeśli wykorzystywana jest automatyka zabezpieczeniowa w postaci urządzeń elektronicznych, należy je odpowiednio skonfigurować, wprowadzić odpowiednie nastawy oraz sprawdzić działanie obwodów pomiarowych.

Próby napięciowe SN

ARCHITEKTURA

Firma elektryczna
Próba napięciowa
Firma elektryczna
Próba napięciowa

Próba napięciowa SN





Oferujemy kompleksowe próby i badania odbiorcze kabli oraz rozdzielnic SN i nn





Badania końcowe kabli zasilających oraz rozdzielnic są niezbędne w celu sprawdzenia poprawności montażu oraz wyeliminowaniu wad konstrukcyjnych przed pierwszym podaniem napięcia zasilającego na daną instalację elektryczną.



Jedynie po przeprowadzeniu pomiarów oraz po przekazaniu kompletu protokołów z badań do Zakładu Energetycznego można uzyskać zgodę na włączenie stacji do ruchu.



Próby napięciowe wykonuje się nie tylko dla nowych instalacji i kabli, ale również po rozbudowach rozdzielnic oraz naprawach kabli.

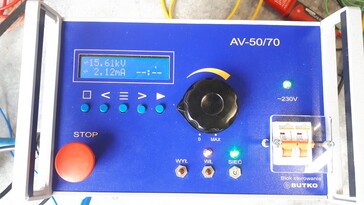

Wykonujemy próby napięciem AC do 50 kV, DC do 70 kV oraz VLF.





Przegląd transformatora

Oferta

Wyślij zapytanie

Cennik

Badania odbiorcze linii kablowych SN

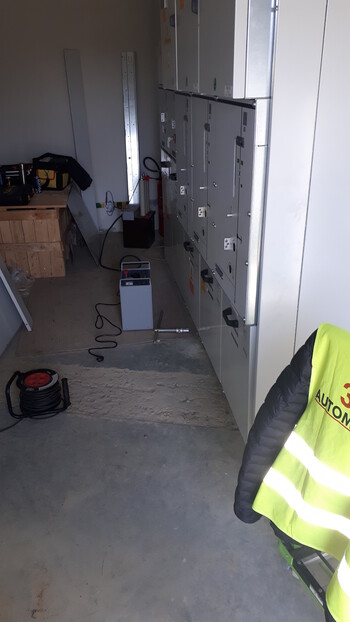

Badania odbiorcze rozdzielnic
